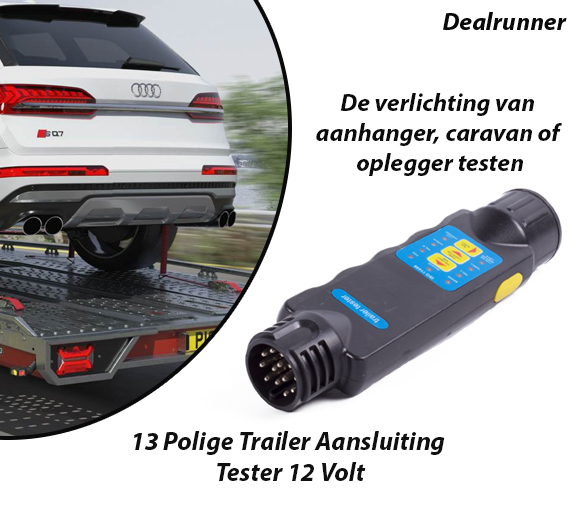

13 Polige Trailer Aansluiting Tester 12 Volt
€ 29,95 Oorspronkelijke prijs was: € 29,95.€ 16,95Huidige prijs is: € 16,95.
Uitverkocht
Highlights:
- 13 Polige Trailer Aansluiting Tester 12 Volt
- Merk Benson
- Exclusief 9V batterij
- Aansluitscherma 13-polig – ISO 1724
- Let op: Geen batterij gebruiken bij het testen van de stekkerdoos.
- Eenvoudig elke functie van de bekabeling (13-polig) en de verlichting van aanhanger, caravan of oplegger testen
- Tester voor 13-polige stekkers en stekkerdozen
- Lengte ca.18 cm
breedte ca 5 cm - Nederlandstalige handleiding bijgesloten
- Deze tester past in elke gereedschap tas
Beschrijving
Met dit apparaat kunt u eenvoudig de verlichting van uw aanhangwagen testen. Aan de andere zijde zit de aansluiting om de stekkerdoos van de auto te testen. Met een druk op de knop geven de led lampen aan waar de storing zit. De tester werkt op een 9-volt batterij (niet bijgeleverd).De tester is geschikt voor het testen van de knipperlicht (links en rechts), achterlicht (links en rechts), remlicht (links en rechts) en je mistachterlamp.
Aansluitschema 13 Polig
Vanwege het ontbreken van 2 belangrijke functies: de continustroomdraad (binnenverlichting e.d.) en achteruitrijlicht is de 13 polige Stekker ontwikkeld. De bekendste 13 polige stekkers zijn de Jaeger en Multicon West.

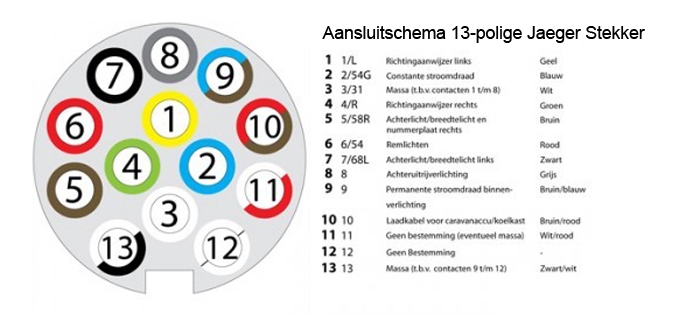

Het aansluitschema van de 13 polige Jaeger stekker is als volgt:
Pool 1(L) Richtingaanwijzer links (L)
Pool 2(54G) Mistachterlicht
Pool 3(31) Massa (31)
Pool 4(R) Richtingaanwijzer rechts (R)
Pool 5(58R) Achterlicht rechts + voorlicht + kentekenplaatverlichting (58R)
Pool 6(54) Remlichten rechts en links (54)
Pool 7(58L) Achterlicht links en voorlicht (58L)
Pool 8 Achteruitrijlamp
Pool 9 Constante stoomdraad (54G)
Pool 10 Constante stroomdraad geschakeld met contactslot
Pool 11 Massa voor Pool 10
Pool 12 Massa voor herkenning aanhangwagen
Pool 13 Massa voor Pool 9
Aansluitschema 13 Polig
